micro minimosd + cc3d

Message  Christophe le Sam 5 Déc - 17:40

je pédale dans la semoule grave avec le micro minimosd ....

bon en fouillant un peu partout sur le web .... j'ai trouvé des schémas de câblages

j'ai soudé , j'ai flashé ( enfin je crois bien .... j'y ai mi le fichier "minimosd-22.hex" et il à l'air de l'avoir digéré .... )

j'ai tout branché comme ca


​Sauf le récepteur ....

j'ai  branché la batterie . .. et pas de fumée ( c'est déjà pas mal .... )

alors , dans mes lunettes , en plus de l'image de la camera , il me dit :

ARDUCAM OSD V2.2
waiting for
MAVLink heartbeats ...


et rien ne se passe ....

j'ai essayé dans openpilot de mettre le flexiport en mode telemetrie et en mode OSDHK ... rien n'y fait ....
j'ai essayé sur le mainport .... pas mieux .....

là , je sèche .....

alors , le stuud il est où ?  je penche pour une connerie que j'aurais oublié dans open pilot .... mais je trouve pas ....

qui aurait l’extrême amabilité de m'aider ?
avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  jfdelhove le Sam 5 Déc - 20:26

Salut Christophe ,

tu a armé ta carte ? sur cleanflight et la CC3D les données sont envoyées quand la carte est armée en tout cas sur le port principal .

A+

jean-François
avatar
jfdelhove
connaisseur
connaisseur

Messages : 111
Date d'inscription : 21/02/2014
Age : 66
Localisation : Ophain BSI

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Christophe le Sam 5 Déc - 23:06

je ne suis pas sous cleanflight , je suis sous openpilot ....
le fait d'armer ou non la carte ne change rien ....

par contre , j'ai essayé un autre fichier .hex et j'ai un mieux ! mais pas encore ce que je voudrais ....

dans arducam osd config. j'ai beau changer les options a afficher , ca ne change rien à l'ecran (pourtant , quand je relance le programme et que je connecte l'OSD , si je clique sur read from OSD il a bien garder se que je lui avait demander )

autre chose , il n'affiche pas la tension de l'accu ( 0V ) .....

je continue mes recherches .... vais voir si je trouve un autre fichier .hex .....

avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Christophe le Dim 6 Déc - 9:22

tu emplois quoi pour flasher et paramétrer ton minimosd ?
un fdti et "arducam osd config" ou un module arduino ( nano , uno ... )
j'ai vu qu'il y a moyen avec les 2 .... mais ca l'air un peu plus complexe avec arduino ...
avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  jfdelhove le Dim 6 Déc - 16:39

voici un lien ou il y a fichier hex qui fonctionne avec la cc3D .

https://librepilot.atlassian.net/wiki/display/LPDOC/MinOPOSD+setup

" />

bon amusement .

jean-François
avatar
jfdelhove
connaisseur
connaisseur

Messages : 111
Date d'inscription : 21/02/2014
Age : 66
Localisation : Ophain BSI

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Christophe le Dim 6 Déc - 17:11

SUPER !!!

ca avance , un grand merci !!!!!

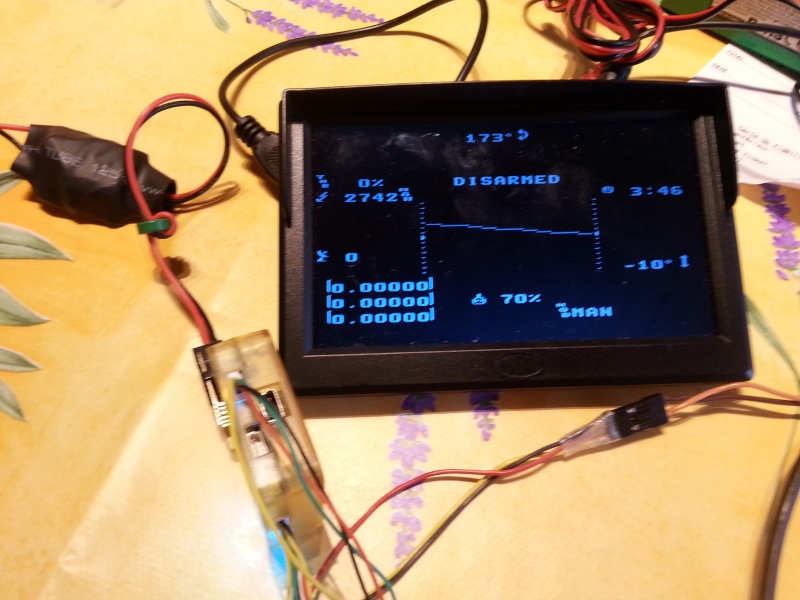

ca marche de mieux en mieux ......
avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Thierry le nabakou le Lun 7 Déc - 20:48

hello,

viens seulement de me reconnecter au web...

ici j'utilise : minOPOSD_15_02_plain.hex

dispo sur https://code.google.com/p/minoposd/

tu affiches facilement ce que tu veux sur l'écran et où tu veux
connais pas ceux dont vous parlez, chépa si c'est mieux ou pas.. confused
avatar
Thierry le nabakou
il est des noootre !
il est des noootre !

Messages : 1608
Date d'inscription : 21/03/2012
Age : 52
Localisation : Belgique

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Christophe le Lun 7 Déc - 21:00

avec l'aide de JF , j'ai bien avancé ...... jusqu’à ce qu'un fil se dé-soude ( ou casse ), le négatif de la vidéo ... et aille toucher ce qu'il fallait pas ... depuis , écran noir ! j'ai arrêté avant de tout jeter par la fenêtre ....

là , je laisse décanter , je r'attaquerai cette semaine , un peu plus décontracté ....
avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  karim le Lun 7 Déc - 22:31

Christophe a écrit:avec l'aide de JF , j'ai bien avancé ...... jusqu’à ce qu'un fil se dé-soude ( ou casse ), le négatif de la vidéo ... et aille toucher ce qu'il fallait pas ... depuis , écran noir !  j'ai arrêté avant de tout jeter par la fenêtre ....

là , je laisse décanter , je r'attaquerai cette semaine , un peu plus décontracté ....

ouille, courage!!!
avatar
karim
il est des noootre !
il est des noootre !

Messages : 397
Date d'inscription : 25/04/2015
Age : 42
Localisation : Genappe

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  jfdelhove le Mar 8 Déc - 8:26

Thierry le nabakou a écrit:hello,

viens seulement de me reconnecter au web...

ici j'utilise : minOPOSD_15_02_plain.hex

dispo sur https://code.google.com/p/minoposd/

tu affiches facilement ce que tu veux sur l'écran et où tu veux
connais pas ceux dont vous parlez, chépa si c'est mieux ou pas.. confused

ben si tu arrive a telecharger le fichier previens nous , car on a essayé et cela n'a pas fonctionné , le lien sur le forum openpilot est mort .

a+
jean-francois
avatar
jfdelhove
connaisseur
connaisseur

Messages : 111
Date d'inscription : 21/02/2014
Age : 66
Localisation : Ophain BSI

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Christophe le Mar 8 Déc - 8:28

Je ne me décourage pas Wink
Juste que ca m'énerve.... Du coup je ne fais que des conneries .... Alors je laisse reposé. ... Puis je rattaque calmement .... Et statistiquement ca me reussi pas mal
avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Thierry le nabakou le Mar 8 Déc - 10:40

hello JF

normalement, si tu télécharges ici : https://code.google.com/p/minoposd/downloads/list
lors du dézippage, il va te mettre le gui et le fichier .hex dans un dossier
il faut aussi télécharger le set de caractères .mcm

avatar
Thierry le nabakou
il est des noootre !
il est des noootre !

Messages : 1608
Date d'inscription : 21/03/2012
Age : 52
Localisation : Belgique

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  jfdelhove le Mar 8 Déc - 11:31

Thierry le nabakou a écrit:hello JF

normalement, si tu télécharges ici : https://code.google.com/p/minoposd/downloads/list
lors du dézippage, il va te mettre le gui et le fichier .hex dans un dossier
il faut aussi télécharger le set de caractères .mcm



le hic c'est le fichier HEX qui ne se trouve pas dans le zip , pas grave l'autre va tres bien et fonctionne avec toutes les versions de openpilot
et librepilot

a+
jean-François
avatar
jfdelhove
connaisseur
connaisseur

Messages : 111
Date d'inscription : 21/02/2014
Age : 66
Localisation : Ophain BSI

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Thierry le nabakou le Mar 8 Déc - 18:06

ah oui, effectivement, apparemment ça a changé entretemps.... Suspect

avatar
Thierry le nabakou
il est des noootre !
il est des noootre !

Messages : 1608
Date d'inscription : 21/03/2012
Age : 52
Localisation : Belgique

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Christophe le Mar 8 Déc - 18:55

c'eût été trop simple ..... et pas drôle si tous les fichiers étaient fourni ..... lol!

je parcours le site de libre pilot ... en gros , c'est la suite de openpilot , qui lui n'est plus dispo , si j'ai bien compris !?

leurs GCS se ressemblent comme 2 gouttes d'eau ....

avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Thierry le nabakou le Mar 8 Déc - 19:20


oui
avatar
Thierry le nabakou
il est des noootre !
il est des noootre !

Messages : 1608
Date d'inscription : 21/03/2012
Age : 52
Localisation : Belgique

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Christophe le Mar 8 Déc - 19:30

ok




PS: t'as vu , j'ai réussi à faire plus court que toi  lol!
avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Thierry le nabakou le Mar 8 Déc - 20:26

Smile
avatar
Thierry le nabakou
il est des noootre !
il est des noootre !

Messages : 1608
Date d'inscription : 21/03/2012
Age : 52
Localisation : Belgique

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Laurent le Dim 20 Mar - 17:44

Si ça peux aider, le firmware en question est ici: https://dl.dropboxusercontent.com/u/67301981/minOPOSD_15_02_files.zip
avatar
Laurent
habitué
habitué

Messages : 62
Date d'inscription : 01/08/2015

Revenir en haut Aller en bas

Re: micro minimosd + cc3d

Message  Christophe le Dim 20 Mar - 18:05

super , merci !

entre temps , j'en ai fais fumé un ( à force de faire des essais programmation, reprogramation , soudure , resoudure ....... sans mettre de gaine thermo .... ca a du toucher où il fallait pas )

j'ai commandé un qui normalement serait déjà flashé ( chez hobbyking ) , je dois le tester ...
http://www.hobbyking.com/hobbyking/store/__95623__Tiny_OP_OSD_for_CC3D_Flight_Controller.html

avatar
Christophe
Admin

Messages : 3485
Date d'inscription : 25/07/2010
Age : 45
Localisation : genappe

http://aperomod.forumactif.com

Revenir en haut Aller en bas
