Re: mon quadri FPV
cet apres midi , nous avons pu tester le quadri de Pierre en FPV
Chaud boulettes
il y a des choses à améliorer ... mais c'est prometteur !
- tout dabord il faut fixer l'objectif de la caméra ( ca nous évitera de le chercher longuement dans l'herbe )
- perso , j'orienterais la caméra à l’horizontale ou éventuellement mettre une baguette à l'horizontale de la caméra ( histoire d'avoir un repère d'assiette )
- et surtout , il faut peaufiner les réglages de la carte !
pour peaufiner les réglages , nous aurions besoin d'aide .... Thierry !!!!
on ne comprend pas tout
pour les P et les I, ca commence a venir , même si on ne comprend pas toujours tout se qu'on fait ... mais pour le self lever , il y a encore un stuud ... ca part en cacahuète dés qu'on l’enclenche
Chaud boulettes
il y a des choses à améliorer ... mais c'est prometteur !
- tout dabord il faut fixer l'objectif de la caméra ( ca nous évitera de le chercher longuement dans l'herbe )
- perso , j'orienterais la caméra à l’horizontale ou éventuellement mettre une baguette à l'horizontale de la caméra ( histoire d'avoir un repère d'assiette )
- et surtout , il faut peaufiner les réglages de la carte !
pour peaufiner les réglages , nous aurions besoin d'aide .... Thierry !!!!
on ne comprend pas tout
pour les P et les I, ca commence a venir , même si on ne comprend pas toujours tout se qu'on fait ... mais pour le self lever , il y a encore un stuud ... ca part en cacahuète dés qu'on l’enclenche
Re: mon quadri FPV
Un très bon lien que celui ci ils nous permetra de voir plus clair,
avant d avoir les précisions de Thierry.
Mais l idée de faire un petit challenge entre les immersifs et les moldus
sur les idées que tu as lancés, slalom, parcours imposés, etc
c est un beau projet (très démocratique et très motivant) mais il faut peut être
resté dans un projet mixte immersif et non pour avoir un maximum d adhérents
avant d avoir les précisions de Thierry.
Mais l idée de faire un petit challenge entre les immersifs et les moldus
sur les idées que tu as lancés, slalom, parcours imposés, etc
c est un beau projet (très démocratique et très motivant) mais il faut peut être
resté dans un projet mixte immersif et non pour avoir un maximum d adhérents
pierre- il est des noootre !
- Messages : 488
Date d'inscription : 20/11/2010
Age : 69
Re: mon quadri FPV
chouette , un nouveau jeu !!!!
le plus gros frein pour l'immersion , c'est le budget !
et ce qui est le plus comment dire :" prohibitif " , c'est les lunettes video .... mais avec le système de Thierry ( un cadre photo avec une entrée vidéo , le tout acheté d'occase sur une brocante ) cela devient tout à fait raisonnable ! en plus , cela permet même aux bigleux comme nous de pouvoir porter ses lunettes de vue
bon , faut que je bricole un quadri FPV super stable ..... je dois avoir tout ce qu'il faut dans mon stock .....
le plus gros frein pour l'immersion , c'est le budget !
et ce qui est le plus comment dire :" prohibitif " , c'est les lunettes video .... mais avec le système de Thierry ( un cadre photo avec une entrée vidéo , le tout acheté d'occase sur une brocante ) cela devient tout à fait raisonnable ! en plus , cela permet même aux bigleux comme nous de pouvoir porter ses lunettes de vue
bon , faut que je bricole un quadri FPV super stable ..... je dois avoir tout ce qu'il faut dans mon stock .....
Re: mon quadri FPV
tu as raison, l écran c est ok, pour la camera il faudrait trouvé le systeme qui existe en 2.4 gz, camera+emetteur mais en 5.8 ou 1.2 gz comme cela le système est complet pour des kopeks
http://www.goodluckbuy.com/700tvl-1-3-sony-super-had-ccd-color-camera-ntsc-pal-lens-for-fpv-system-support-osd-menu.html
http://www.goodluckbuy.com/700tvl-1-3-sony-super-had-ccd-color-camera-ntsc-pal-lens-for-fpv-system-support-osd-menu.html
pierre- il est des noootre !
- Messages : 488
Date d'inscription : 20/11/2010
Age : 69
Re: mon quadri FPV
si tu vas pas trop loin
http://www.goodluckbuy.com/5-8g-video-av-audio-video-transmitter-receiver-sender-fpv-2-0km-range.html
les 2km , me paraissent pour le moins optimiste avec 200mW
ou en 1.2
http://dx.com/p/16-ch-1-2ghz-700mw-wireless-av-transmitter-receiver-set-dc-12v-112131?item=19
certainement une meilleur portée
http://www.goodluckbuy.com/5-8g-video-av-audio-video-transmitter-receiver-sender-fpv-2-0km-range.html
les 2km , me paraissent pour le moins optimiste avec 200mW
ou en 1.2
http://dx.com/p/16-ch-1-2ghz-700mw-wireless-av-transmitter-receiver-set-dc-12v-112131?item=19
certainement une meilleur portée
Re: mon quadri FPV
Je confirme ce que tu dis le système en 5.8gz est celui que je possède et il est impossible de faire 2000 m tout au plus 200 m
pour aller plus loin il faut autre chose et le 1.2gz est plus sur, reste a trouver un tx rx abordable pour les moldus
apres avoir regardé les sites de FPV le lien que tu as donné est le meilleure marché, à voir au niveau qualité mais a ce prix!!
pour aller plus loin il faut autre chose et le 1.2gz est plus sur, reste a trouver un tx rx abordable pour les moldus
apres avoir regardé les sites de FPV le lien que tu as donné est le meilleure marché, à voir au niveau qualité mais a ce prix!!
pierre- il est des noootre !
- Messages : 488
Date d'inscription : 20/11/2010
Age : 69
Re: mon quadri FPV
Vous êtes tous témoin, on me demande l impossible, et alors on est étonné que j ai du mal a le tenir en l air
pierre- il est des noootre !
- Messages : 488
Date d'inscription : 20/11/2010
Age : 69
Re: mon quadri FPV
Christophe a écrit:Ma carte kk V2 de chez HK est arrivee !
ma carte aussi
patrice- moderateur
- Messages : 856
Date d'inscription : 26/07/2010
Age : 64
Localisation : lillois
Re: mon quadri FPV
les avions qui viennent de chine sont de+en+ rapides
le stade suivant ont recevra uniquement avec la pensée
Génial
le stade suivant ont recevra uniquement avec la pensée
Génial
pierre- il est des noootre !
- Messages : 488
Date d'inscription : 20/11/2010
Age : 69
Re: mon quadri FPV
salut les Moldus et les Efpévus !
pour faire la différence entre les modélistes qui restent au sol, les Moldus, et ceux qui volent dans leurs machines, les Efpévus....un peu comme les Elois et le Morlocks quoi
suis revenu du Cap, quelques jours agréables malgré la météo moyennement bonne
pour le mode "autolevel" de la carte kk, je confirme : pas utilisable, en tout cas, pour bibi
en ce qui concerne l'ecran, mon cadre photo est un 7 pouces, on en a vu plusieurs en brocante mais pas un seul avec entrée vidéo ( sinon, j'en aurais acheté pour les copains )....mais il y en a ici :
http://www.goodluckbuy.com/7-inch-lcd-car-rearview-digital-monitor-with-rc-gadgets.html
pour faire la différence entre les modélistes qui restent au sol, les Moldus, et ceux qui volent dans leurs machines, les Efpévus....un peu comme les Elois et le Morlocks quoi
suis revenu du Cap, quelques jours agréables malgré la météo moyennement bonne
pour le mode "autolevel" de la carte kk, je confirme : pas utilisable, en tout cas, pour bibi
en ce qui concerne l'ecran, mon cadre photo est un 7 pouces, on en a vu plusieurs en brocante mais pas un seul avec entrée vidéo ( sinon, j'en aurais acheté pour les copains )....mais il y en a ici :
http://www.goodluckbuy.com/7-inch-lcd-car-rearview-digital-monitor-with-rc-gadgets.html
Thierry le nabakou- il est des noootre !
- Messages : 1610
Date d'inscription : 21/03/2012
Age : 59
Localisation : Belgique
Re: mon quadri FPV
entre nous les Moldus, on en sait tjrs pas + sur ces réglages
A mon avis le Nabakou fait de la politique
c est le genre je suis content de votre question qui est très
pertinente, mais il n y répond jamais....
a moins que............
A mon avis le Nabakou fait de la politique
c est le genre je suis content de votre question qui est très
pertinente, mais il n y répond jamais....
a moins que............
pierre- il est des noootre !
- Messages : 488
Date d'inscription : 20/11/2010
Age : 69
Re: mon quadri FPV
pierre a écrit:
a moins que............
à moins qu'il soi au terrain pour distiller ses conseils .....
en effet , il était au terrain avec son quadri .... et était prêt à donner des conseils .....
Re: mon quadri FPV
tu es nomé le grand rapporteur stp
pierre- il est des noootre !
- Messages : 488
Date d'inscription : 20/11/2010
Age : 69
Re: mon quadri FPV
oui,
nous étions au terrain
et voici le résultat : avec au début , Francis qui fait décoller et voler son planeur..et que j'essaye de suivre...et ensuite Georges qui tente de me couper en deux avec le sien !
Pour ce qui est du paramétrage du quadri de Pierre, il faut savoir que je n'arrive pas à utiliser le mode "self level", il part à fond en avant si je l'enclenche..
En dehors de cela, si je peux aider...expliquez-moi...
nous étions au terrain
et voici le résultat : avec au début , Francis qui fait décoller et voler son planeur..et que j'essaye de suivre...et ensuite Georges qui tente de me couper en deux avec le sien !
Pour ce qui est du paramétrage du quadri de Pierre, il faut savoir que je n'arrive pas à utiliser le mode "self level", il part à fond en avant si je l'enclenche..
En dehors de cela, si je peux aider...expliquez-moi...
Thierry le nabakou- il est des noootre !
- Messages : 1610
Date d'inscription : 21/03/2012
Age : 59
Localisation : Belgique
Re: mon quadri FPV
voici les dernières améliorations faites à la bête :

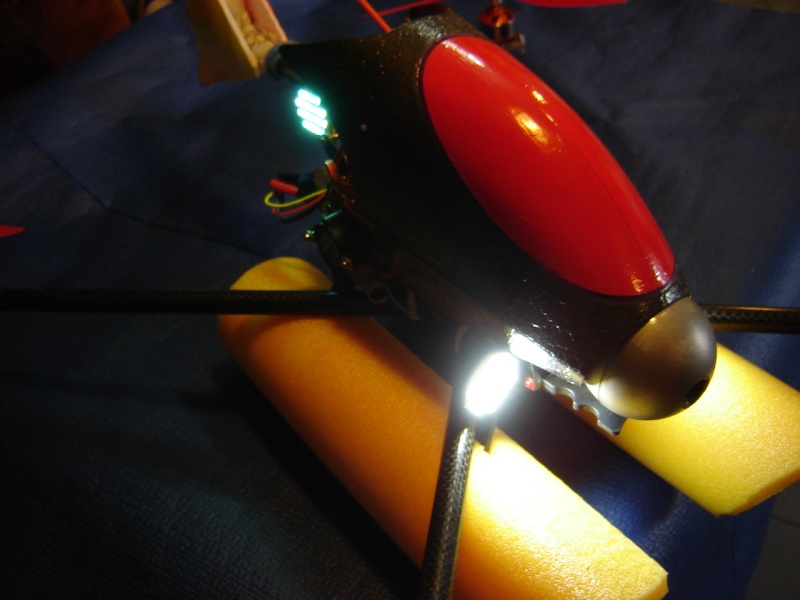

éclairage de nuit ( qui sait, vol de nuit en fpv ! ....avec caméra infrarouge wouw !!)
[img][/img]
[img][/img]
et une vidéo avec le nouveau pod caméra ful hd Sony, commande de l'inclinaison et du zoom ainsi que la commutation de caméra pour pouvoir piloter sur la caméra "boule" si l'autre est trop inclinée vers le sol, visible à la fin de la vidéo sur l'écran
éclairage de nuit ( qui sait, vol de nuit en fpv ! ....avec caméra infrarouge wouw !!)
[img][/img]
[img][/img]
et une vidéo avec le nouveau pod caméra ful hd Sony, commande de l'inclinaison et du zoom ainsi que la commutation de caméra pour pouvoir piloter sur la caméra "boule" si l'autre est trop inclinée vers le sol, visible à la fin de la vidéo sur l'écran
Thierry le nabakou- il est des noootre !
- Messages : 1610
Date d'inscription : 21/03/2012
Age : 59
Localisation : Belgique
Re: mon quadri FPV
absolument genial !!!!
quand est ce qu'on voit ca au terrain ?????
juste un truc .... le zoom !?
pourquoi ?
ca risque d'être in-pilotable si tu zoom ! en plus j’espère que tu as un stabilisateur ? car si non , ca risque d'être irregardable ( tiens , je crois que je viens d'inventer un mot ? ) ou au minimum de donner le mal de mer ....
quand est ce qu'on voit ca au terrain ?????
juste un truc .... le zoom !?
pourquoi ?
ca risque d'être in-pilotable si tu zoom ! en plus j’espère que tu as un stabilisateur ? car si non , ca risque d'être irregardable ( tiens , je crois que je viens d'inventer un mot ? ) ou au minimum de donner le mal de mer ....
Re: mon quadri FPV
ben justement,
c'est pour être certain de ne pas avoir de problèmes pour le pilotage que j'ai prévu la commutation à distance entre les deux caméras.
Le zoom me permettra aussi d'avoir une vue 1:1 car l'objectif de la caméra boule éloigne beaucoup et donne une fausse idée de la distance, il devrait aussi être pratique pour les vues prises en "altitude".
La caméra est équipée d'un stabilisateur d'image "anti-irregardabilité"
C'est un gros avantage de voir directement en volant ce que tu filmes pour contrôler le cadrage etc, beaucoup plus facile que de faire "à l'aveugle" en vol à vue .
Evidemment, en zoomant, elle amplifiera aussi les vibrations, faudra trouver un compromis.
J'ai d'ailleurs eu un mal de chien à trouver une configuration hélice/longueur de bras/ réglage P et I qui permette une bonne stabilité et manoeuvrabilité avec ou sans l'apport de masse donnée par le pod HD qui est non négligeable.
c'est pour être certain de ne pas avoir de problèmes pour le pilotage que j'ai prévu la commutation à distance entre les deux caméras.
Le zoom me permettra aussi d'avoir une vue 1:1 car l'objectif de la caméra boule éloigne beaucoup et donne une fausse idée de la distance, il devrait aussi être pratique pour les vues prises en "altitude".
La caméra est équipée d'un stabilisateur d'image "anti-irregardabilité"
C'est un gros avantage de voir directement en volant ce que tu filmes pour contrôler le cadrage etc, beaucoup plus facile que de faire "à l'aveugle" en vol à vue .
Evidemment, en zoomant, elle amplifiera aussi les vibrations, faudra trouver un compromis.
J'ai d'ailleurs eu un mal de chien à trouver une configuration hélice/longueur de bras/ réglage P et I qui permette une bonne stabilité et manoeuvrabilité avec ou sans l'apport de masse donnée par le pod HD qui est non négligeable.
Dernière édition par Thierry le nabakou le Ven 31 Aoû - 18:23, édité 2 fois
Thierry le nabakou- il est des noootre !
- Messages : 1610
Date d'inscription : 21/03/2012
Age : 59
Localisation : Belgique
Re: mon quadri FPV
merci pour ces éclaircissements !
mais tu n'as pas répondu a la première question : on voit voler ça quand au terrain ?
si non , j'ai une autre question : tu es en quelle fréquence ( en 5.8 , ok , mais quelle canal ? ... c'est pour ;soit voire en même temps dans mes lunettes, soit pouvoir avoir une autre fréquence pour voler en même temps ) ca pourrait être drôle de se faire coucou par caméra interposé à 119m d'altitude et à 399m du centre du terrain
mais tu n'as pas répondu a la première question : on voit voler ça quand au terrain ?
si non , j'ai une autre question : tu es en quelle fréquence ( en 5.8 , ok , mais quelle canal ? ... c'est pour ;soit voire en même temps dans mes lunettes, soit pouvoir avoir une autre fréquence pour voler en même temps ) ca pourrait être drôle de se faire coucou par caméra interposé à 119m d'altitude et à 399m du centre du terrain
Re: mon quadri FPV
espérons pour la météo la semaine prochaine...
chéplu quel canal mais les dip-switches sont accessibles au cas où qu'il faudrait changer...
bonne idée de recevoir l'image en même temps dans tes lunettes
Thierry le nabakou- il est des noootre !
- Messages : 1610
Date d'inscription : 21/03/2012
Age : 59
Localisation : Belgique
mode self-level
cette fois, j'ai des résultats...
jusqu'à présent, quand je passais en self-level, le quadri partait à fond vers l'avant ou à droite etc etc...
alors voici mon expérience de la chose :
j'ai posé le quadri sur une table bien plate et mise de niveau le mieux possible, chaque moteur étant posé sur un cube de bois identique pour que les 4 moteurs soient "parfaitement" de niveau.
Dans cette config, le quadri est suspendu à ses moteurs comme s'il était en vol et les 4 moteurs sont sur un même plan.
>>>étalonnage des capteurs de la carte
>>>mise à zéro du gain et du pourcentage pour le I dans la config du self level
réglage du pourcentage à 100 pour le P, et essais en augmentant le gain P à partir de 70 jusqu'à avoir un bon résultat
hé ben...ça fonctionne, en vol si on commute le self-level, le quadri se stabilise tout seul à plat
si le gain est trop faible, la stabilisation est lente
si le gain est trop élevé, le quadri se stabilise mais dérive systématiquement dans un sens ou l'autre.
A mon avis l'imperfection de mise à niveau est amplifiée et le quadri cherche à être horizontal...sauf que lors de l'étalonnage, il n'était pas parfaitement horizontal.
Actuellement le gain est à 100 et ça fonctionne assez bien, pour un meilleur résultat, il faudrait pouvoir encore améliorer la mise à niveau pour calibrer les capteurs à la perfection à l'horizontale.
Toute autre valeur en I flanque tout par terre, le quadri part carrément en vrie.
Voilà voilà...
jusqu'à présent, quand je passais en self-level, le quadri partait à fond vers l'avant ou à droite etc etc...
alors voici mon expérience de la chose :
j'ai posé le quadri sur une table bien plate et mise de niveau le mieux possible, chaque moteur étant posé sur un cube de bois identique pour que les 4 moteurs soient "parfaitement" de niveau.
Dans cette config, le quadri est suspendu à ses moteurs comme s'il était en vol et les 4 moteurs sont sur un même plan.
>>>étalonnage des capteurs de la carte
>>>mise à zéro du gain et du pourcentage pour le I dans la config du self level
réglage du pourcentage à 100 pour le P, et essais en augmentant le gain P à partir de 70 jusqu'à avoir un bon résultat
hé ben...ça fonctionne, en vol si on commute le self-level, le quadri se stabilise tout seul à plat
si le gain est trop faible, la stabilisation est lente
si le gain est trop élevé, le quadri se stabilise mais dérive systématiquement dans un sens ou l'autre.
A mon avis l'imperfection de mise à niveau est amplifiée et le quadri cherche à être horizontal...sauf que lors de l'étalonnage, il n'était pas parfaitement horizontal.
Actuellement le gain est à 100 et ça fonctionne assez bien, pour un meilleur résultat, il faudrait pouvoir encore améliorer la mise à niveau pour calibrer les capteurs à la perfection à l'horizontale.
Toute autre valeur en I flanque tout par terre, le quadri part carrément en vrie.
Voilà voilà...
Thierry le nabakou- il est des noootre !
- Messages : 1610
Date d'inscription : 21/03/2012
Age : 59
Localisation : Belgique
Re: mon quadri FPV
super sympa de transmettre ton experience, Merci
pierre- il est des noootre !
- Messages : 488
Date d'inscription : 20/11/2010
Age : 69
Page 2 sur 4 • 1, 2, 3, 4
Page 2 sur 4
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
